چگونه رله حفاظتی مناسب برای پروژه خود انتخاب کنیم؟

چگونه رله حفاظتی مناسب برای پروژه خود انتخاب کنیم؟

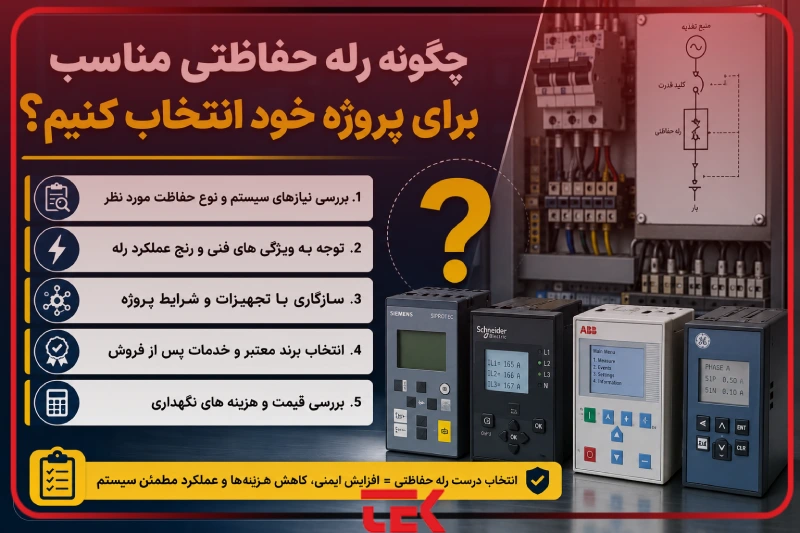

انتخاب رله حفاظتی مناسب یکی از مهم ترین مراحل در طراحی و اجرای سیستم های برق صنعتی و تاسیساتی است. رله حفاظتی وظیفه دارد در صورت بروز خطا، شرایط غیرعادی را تشخیص داده و فرمان قطع مدار را صادر کند تا از آسیب رسیدن به تجهیزات، توقف تولید و خطرات جانی جلوگیری شود. اگر رله متناسب با شرایط پروژه انتخاب نشود، ممکن است در زمان وقوع خطا عملکرد درستی نداشته باشد یا حتی باعث قطع های ناخواسته در شبکه شود.

برای انتخاب بهترین رله حفاظتی باید عوامل مختلفی مانند نوع تجهیزات، سطح ولتاژ، جریان نامی، شرایط محیطی، سرعت عملکرد و قابلیت های ارتباطی را بررسی کرد. در این مقاله از تکان انرژی کوشا با مهم ترین معیارهای انتخاب رله حفاظتی آشنا می شوید تا بتوانید با آگاهی بیشتری برای پروژه خود تصمیم بگیرید.

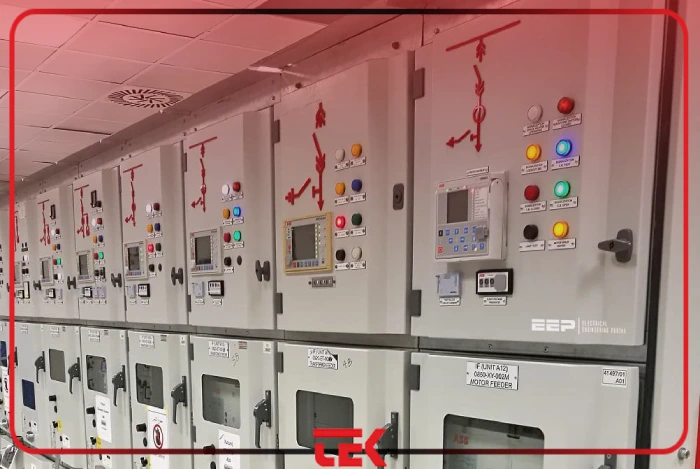

رله حفاظتی چیست و چه وظیفه ای در سیستم برق دارد؟

رله حفاظتی تجهیزی هوشمند است که به طور مداوم وضعیت شبکه برق را پایش می کند. این تجهیز پارامترهایی مانند جریان، ولتاژ، فرکانس یا اختلاف جریان را اندازه گیری کرده و در صورت تشخیص شرایط غیرعادی، فرمان قطع را به کلید قدرت ارسال می کند. به این ترتیب از آسیب دیدن تجهیزات گران قیمت مانند موتورهای الکتریکی، ترانسفورماتورها، ژنراتورها و خطوط انتقال جلوگیری می شود.

در گذشته بیشتر از رله های الکترومکانیکی استفاده می شد، اما امروزه رله های دیجیتال به دلیل دقت بالا، سرعت بیشتر، قابلیت برنامه ریزی و امکان ثبت اطلاعات خطا، در بسیاری از پروژه های صنعتی جایگزین مدل های قدیمی شده اند.

وظایف اصلی رله حفاظتی عبارت اند از:

• تشخیص سریع انواع خطا در شبکه
• ارسال فرمان قطع به کلید قدرت
• محافظت از تجهیزات در برابر آسیب
• کاهش زمان خاموشی سیستم
• افزایش ایمنی کارکنان و تجهیزات
• ثبت و ذخیره اطلاعات مربوط به خطاها

هر پروژه با توجه به نوع تجهیزات و شرایط بهره برداری، به نوع خاصی از حفاظت نیاز دارد. به همین دلیل انتخاب صحیح رله از اهمیت بالایی برخوردار است.

قبل از انتخاب رله حفاظتی چه اطلاعاتی باید از پروژه داشته باشید؟

اولین قدم برای انتخاب رله حفاظتی، شناخت دقیق مشخصات پروژه است. بسیاری از مشکلات حفاظتی زمانی ایجاد می شوند که بدون بررسی شرایط واقعی شبکه، تنها بر اساس قیمت یا برند اقدام به خرید رله می شود. در حالی که هر پروژه نیازهای حفاظتی متفاوتی دارد و رله باید متناسب با همان شرایط انتخاب شود.

در ادامه مهم ترین اطلاعاتی که باید پیش از انتخاب رله بررسی شوند را مرور می کنیم.

سطح ولتاژ شبکه

یکی از مهم ترین معیارها، سطح ولتاژ سیستم است. رله هایی که برای شبکه فشار ضعیف طراحی شده اند، الزاما برای شبکه های فشار متوسط یا فشار قوی مناسب نیستند.

به طور معمول پروژه های ساختمانی و بسیاری از صنایع کوچک از شبکه فشار ضعیف استفاده می کنند، در حالی که نیروگاه ها، پست های برق و صنایع بزرگ به تجهیزات حفاظتی مخصوص شبکه های فشار متوسط یا فشار قوی نیاز دارند. انتخاب رله متناسب با سطح ولتاژ، علاوه بر افزایش دقت حفاظت، موجب عملکرد صحیح سایر تجهیزات حفاظتی نیز می شود.

نوع بار الکتریکی

نوع تجهیزی که قرار است محافظت شود، تاثیر مستقیمی بر انتخاب رله دارد. هر تجهیز رفتار الکتریکی متفاوتی دارد و در برابر خطاهای مختلف، به حفاظت ویژه ای نیاز پیدا می کند.

برای مثال:

• موتورهای الکتریکی بیشتر در معرض اضافه بار، گیرپاژ و اتصال کوتاه قرار دارند.
• ترانسفورماتورها علاوه بر اضافه جریان، به حفاظت دیفرانسیل و حرارتی نیاز دارند.
• ژنراتورها به حفاظت های ولتاژ، فرکانس، توان معکوس و دیفرانسیل مجهز می شوند.
• خطوط انتقال بیشتر با رله های اضافه جریان، دیستانس یا جهت دار محافظت می شوند.

به همین دلیل پیش از خرید رله باید مشخص شود که هدف اصلی حفاظت از کدام تجهیز است.

شرایط محیط نصب

محیط نصب رله نیز در انتخاب مدل مناسب تاثیر زیادی دارد. اگر رله در محیطی با رطوبت بالا، گرد و غبار، لرزش شدید یا دمای زیاد نصب شود، باید مدلی انتخاب شود که در برابر این شرایط مقاومت کافی داشته باشد.

در صنایع نفت، گاز، فولاد، معادن و کارخانه های تولیدی معمولا از رله هایی با درجه حفاظت مناسب، بدنه مقاوم و قابلیت کار در شرایط سخت استفاده می شود تا احتمال خرابی تجهیزات کاهش پیدا کند.

همچنین اگر تابلو برق در فضای باز نصب شده باشد، توجه به درجه حفاظت (IP) و محدوده دمای کاری رله اهمیت بیشتری پیدا می کند، زیرا عوامل محیطی می توانند بر عملکرد و طول عمر تجهیزات حفاظتی تاثیر مستقیم بگذارند.

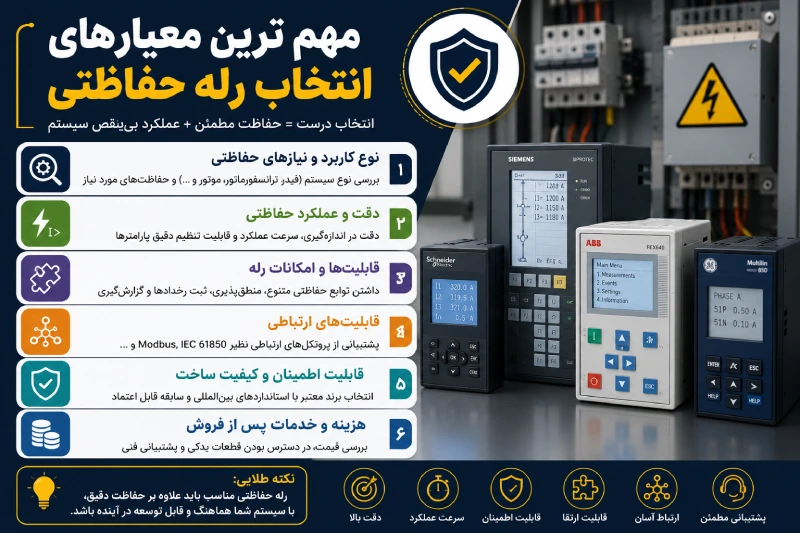

مهم ترین معیارهای انتخاب رله حفاظتی

پس از بررسی مشخصات پروژه، نوبت به انتخاب رله بر اساس ویژگی های فنی آن می رسد. هر رله حفاظتی قابلیت ها و امکانات متفاوتی دارد و انتخاب بهترین گزینه زمانی امکان پذیر است که نیازهای پروژه با مشخصات رله مطابقت داشته باشد. در ادامه مهم ترین معیارهایی را بررسی می کنیم که هنگام خرید یا انتخاب رله حفاظتی باید به آن ها توجه داشته باشید.



نوع حفاظت مورد نیاز

اولین و مهم ترین معیار، نوع حفاظتی است که پروژه به آن نیاز دارد. همه رله ها عملکرد یکسانی ندارند و هر کدام برای تشخیص نوع خاصی از خطا طراحی شده اند. انتخاب رله باید بر اساس نوع تجهیز و خطرات احتمالی انجام شود.

رایج ترین انواع حفاظت عبارت اند از:

• حفاظت اضافه جریان (Overcurrent): برای تشخیص افزایش غیرمجاز جریان و جلوگیری از آسیب به تجهیزات.
• حفاظت اتصال کوتاه: قطع سریع مدار در زمان وقوع اتصال کوتاه.
• حفاظت اتصال زمین: شناسایی جریان نشتی و جلوگیری از خطر برق گرفتگی و آسیب به تجهیزات.
• حفاظت اضافه ولتاژ و افت ولتاژ: جلوگیری از آسیب ناشی از نوسانات ولتاژ.
• حفاظت فرکانس: مناسب برای ژنراتورها و شبکه هایی که تغییرات فرکانس اهمیت زیادی دارد.
• حفاظت دیفرانسیل: یکی از دقیق ترین روش های حفاظت برای ترانسفورماتورها، ژنراتورها و باس بارها.

در بسیاری از پروژه های جدید از رله های چندمنظوره استفاده می شود که چندین نوع حفاظت را به صورت همزمان ارائه می دهند و باعث کاهش تعداد تجهیزات در تابلو برق می شوند.



دقت و سرعت عملکرد

سرعت عملکرد رله تاثیر مستقیمی بر میزان خسارت ناشی از خطا دارد. هرچه رله بتواند خطا را سریع تر تشخیص دهد و فرمان قطع را صادر کند، احتمال آسیب دیدن تجهیزات کاهش پیدا می کند.

در صنایع حساس مانند نیروگاه ها، کارخانه های تولیدی و خطوط انتقال برق، حتی چند میلی ثانیه تاخیر می تواند خسارت قابل توجهی ایجاد کند. به همین دلیل رله های دیجیتال با سرعت پردازش بالا، انتخاب مناسب تری برای این پروژه ها هستند.

البته سرعت بالا نباید باعث عملکرد اشتباه رله شود. یک رله مناسب علاوه بر سرعت، باید قدرت تشخیص دقیق بین خطاهای واقعی و شرایط عادی مانند جریان هجومی اولیه موتور یا ترانس را نیز داشته باشد.

قابلیت تنظیم پارامترها

یکی از مزایای رله های مدرن، امکان تنظیم دقیق پارامترهای حفاظتی است. این ویژگی باعث می شود بتوان رله را متناسب با شرایط واقعی شبکه برنامه ریزی کرد.

برخی از مهم ترین تنظیمات عبارت اند از:

• مقدار جریان عملکرد
• زمان تاخیر عملکرد
• منحنی های حفاظتی
• حساسیت تشخیص اتصال زمین
• تنظیم ولتاژ و فرکانس مجاز

هرچه امکانات تنظیم رله بیشتر باشد، هماهنگی آن با سایر تجهیزات حفاظتی نیز بهتر خواهد بود و احتمال قطع های ناخواسته کاهش پیدا می کند.

امکان ثبت خطاها و گزارش گیری

در پروژه های صنعتی، بررسی علت وقوع خطا اهمیت زیادی دارد. بسیاری از رله های دیجیتال علاوه بر حفاظت، اطلاعات مربوط به خطا را نیز ذخیره می کنند.

این اطلاعات معمولا شامل موارد زیر است:

• زمان وقوع خطا
• نوع خطا
• مقدار جریان یا ولتاژ
• مدت زمان عملکرد رله
• وضعیت تجهیزات هنگام وقوع خطا

ثبت این اطلاعات به تیم تعمیرات کمک می کند تا علت اصلی مشکل را سریع تر شناسایی کرده و از تکرار آن جلوگیری کنند. به همین دلیل قابلیت ثبت رخدادها یکی از ویژگی های مهم در انتخاب رله های حفاظتی مدرن محسوب می شود.

قابلیت ارتباط با سیستم SCADA و PLC

امروزه بسیاری از کارخانه ها و صنایع از سیستم های مانیتورینگ و اتوماسیون برای کنترل تجهیزات استفاده می کنند. در چنین پروژه هایی، رله حفاظتی باید امکان برقراری ارتباط با سایر تجهیزات کنترلی را داشته باشد.

رله هایی که از پروتکل های ارتباطی مانند Modbus، IEC 61850، DNP3 یا Profibus پشتیبانی می کنند، به راحتی در سیستم های اتوماسیون صنعتی و SCADA قابل استفاده هستند.

این قابلیت مزایای متعددی دارد، از جمله:

• مانیتورینگ لحظه ای وضعیت تجهیزات
• ارسال هشدار در زمان وقوع خطا
• کنترل و تنظیم از راه دور
• کاهش زمان عیب یابی
• افزایش قابلیت اطمینان شبکه

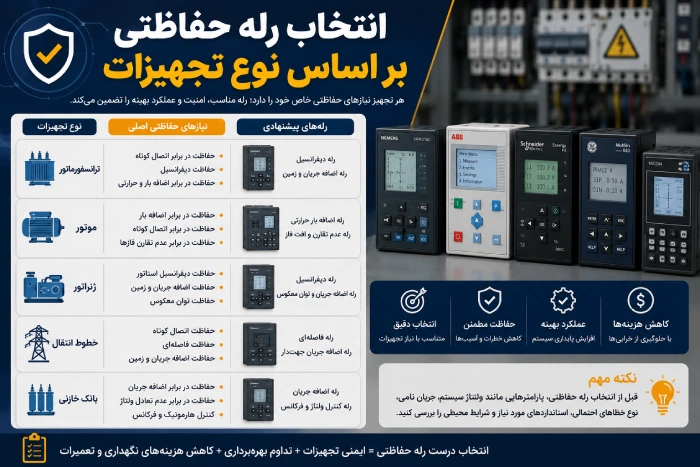

انتخاب رله حفاظتی بر اساس نوع تجهیزات

هر تجهیز الکتریکی رفتار و نیازهای حفاظتی متفاوتی دارد. به همین دلیل نمی توان یک رله را برای همه کاربردها مناسب دانست. انتخاب رله باید بر اساس ویژگی های تجهیز، شرایط بهره برداری و نوع خطاهای احتمالی انجام شود.



رله مناسب برای موتورهای صنعتی

موتورهای الکتریکی یکی از پرکاربردترین تجهیزات در صنایع هستند و معمولا در معرض اضافه بار، اتصال کوتاه، گیرپاژ، عدم تعادل فاز و افت ولتاژ قرار می گیرند. برای حفاظت از این تجهیزات، رله هایی انتخاب می شوند که بتوانند این خطاها را با دقت تشخیص دهند.

در موتورهای با توان بالا، استفاده از رله های دیجیتال چندمنظوره باعث افزایش دقت حفاظت و کاهش زمان توقف تولید می شود.

رله مناسب برای ترانسفورماتورها

ترانسفورماتورها از تجهیزات گران قیمت شبکه برق محسوب می شوند و خرابی آن ها می تواند هزینه های سنگینی به همراه داشته باشد. به همین دلیل معمولا از ترکیبی از رله های دیفرانسیل، اضافه جریان، اتصال زمین و حفاظت حرارتی برای محافظت از آن ها استفاده می شود.

انتخاب صحیح رله باعث می شود خطاهای داخلی ترانس در کوتاه ترین زمان ممکن تشخیص داده شوند و از آسیب های گسترده جلوگیری شود.

رله مناسب برای ژنراتورها

ژنراتورها علاوه بر اضافه جریان، در برابر تغییرات ولتاژ، فرکانس، توان معکوس و عدم تعادل بار نیز باید محافظت شوند. به همین دلیل رله های مورد استفاده برای ژنراتورها معمولا قابلیت های حفاظتی بیشتری نسبت به سایر تجهیزات دارند.

در نیروگاه ها و سیستم های تولید برق اضطراری، استفاده از رله های دیجیتال پیشرفته، امکان کنترل دقیق تر و ثبت اطلاعات عملکرد را نیز فراهم می کند.

رله مناسب برای فیدرهای توزیع

در شبکه های توزیع برق، هدف اصلی حفاظت از خطوط و جلوگیری از گسترش خطا در شبکه است. برای این منظور معمولا از رله های اضافه جریان، اتصال زمین و در برخی پروژه ها از رله های جهت دار استفاده می شود.

انتخاب صحیح این رله ها علاوه بر افزایش پایداری شبکه، باعث کاهش زمان خاموشی و افزایش قابلیت اطمینان سیستم توزیع برق خواهد شد.

رله دیجیتال یا رله الکترومکانیکی؛ کدام گزینه بهتر است؟

یکی از سوالات رایج هنگام انتخاب تجهیزات حفاظتی این است که رله دیجیتال انتخاب بهتری است یا رله الکترومکانیکی؟ پاسخ این سوال به نوع پروژه، بودجه، سطح اتوماسیون و نیازهای حفاظتی بستگی دارد.

رله های الکترومکانیکی سال ها در شبکه های برق مورد استفاده قرار گرفته اند و همچنان در برخی پروژه های قدیمی عملکرد قابل قبولی دارند. این رله ها ساختار ساده ای دارند و تعمیر آن ها در بسیاری از موارد امکان پذیر است، اما دقت پایین تر، حجم بیشتر و محدود بودن امکانات باعث شده است که به تدریج جای خود را به رله های دیجیتال بدهند.

در مقابل، رله های دیجیتال از پردازنده های پیشرفته برای تحلیل اطلاعات استفاده می کنند و علاوه بر حفاظت، امکاناتی مانند ثبت رخدادها، اندازه گیری پارامترهای شبکه، ارتباط با سیستم های مانیتورینگ و برنامه ریزی دقیق را در اختیار کاربران قرار می دهند. به همین دلیل در پروژه های صنعتی جدید، نیروگاه ها، پست های برق و کارخانه های بزرگ، استفاده از رله های دیجیتال به یک استاندارد تبدیل شده است.

جدول مقایسه انواع رله حفاظتی بر اساس کاربرد

نوع رله	کاربرد اصلی	مهم ترین مزیت	مناسب برای
رله اضافه جریان	حفاظت در برابر افزایش جریان و اتصال کوتاه	قیمت مناسب و نصب آسان	تابلوهای برق، موتورهای الکتریکی و فیدرها
رله اتصال زمین	تشخیص جریان نشتی و خطاهای زمین	افزایش ایمنی تجهیزات و افراد	صنایع، ساختمان ها و شبکه های توزیع
رله دیفرانسیل	حفاظت از تجهیزات حساس	دقت بسیار بالا در تشخیص خطاهای داخلی	ترانسفورماتورها، ژنراتورها و باس بار
رله اضافه ولتاژ و افت ولتاژ	کنترل نوسانات ولتاژ	جلوگیری از آسیب تجهیزات الکتریکی	صنایع و مراکز حساس
رله فرکانس	کنترل تغییرات فرکانس شبکه	مناسب برای سیستم های تولید برق	ژنراتورها و نیروگاه ها



اشتباهات رایج هنگام انتخاب رله حفاظتی

انتخاب نادرست رله حفاظتی می تواند علاوه بر افزایش هزینه ها، باعث کاهش ایمنی و عملکرد نامناسب سیستم برق شود. بسیاری از این اشتباهات به دلیل بررسی نکردن نیازهای واقعی پروژه رخ می دهند.

برخی از رایج ترین اشتباهات عبارت اند از:

• انتخاب رله تنها بر اساس قیمت و نادیده گرفتن مشخصات فنی
• انتخاب جریان نامی نامناسب برای رله
• بی توجهی به جریان اتصال کوتاه شبکه
• در نظر نگرفتن شرایط محیط نصب مانند دما، رطوبت یا گرد و غبار
• انتخاب رله بدون قابلیت توسعه برای نیازهای آینده پروژه
• استفاده از رله ای که با سیستم SCADA یا PLC سازگار نیست
• انجام ندادن تنظیمات صحیح پس از نصب

با بررسی دقیق نیازهای پروژه و مشورت با متخصصان برق، می توان از بروز این مشکلات جلوگیری کرد.

اهمیت برند رله حفاظتی

علاوه بر مشخصات فنی، برند تولیدکننده نیز یکی از عوامل مهم در انتخاب رله حفاظتی است. برندهای معتبر معمولا محصولات خود را مطابق استانداردهای بین المللی تولید می کنند و از کیفیت ساخت، دقت عملکرد و طول عمر بالاتری برخوردار هستند.

در زمان انتخاب برند بهتر است موارد زیر را بررسی کنید:

• کیفیت ساخت و اعتبار برند
• وجود نمایندگی و خدمات پس از فروش
• تامین قطعات یدکی
• به روزرسانی نرم افزار در رله های دیجیتال
• دریافت گواهینامه ها و استانداردهای معتبر

اگرچه ممکن است قیمت محصولات برندهای معتبر بیشتر باشد، اما در پروژه های صنعتی این اختلاف هزینه در مقایسه با خسارت های ناشی از خرابی تجهیزات، کاملا منطقی و مقرون به صرفه خواهد بود.

هنگام خرید رله حفاظتی به چه نکاتی توجه کنیم؟

پیش از خرید رله حفاظتی، بهتر است مشخصات فنی پروژه و تجهیزات به طور کامل بررسی شوند. انتخاب صحیح، علاوه بر افزایش ایمنی، هزینه های تعمیر و توقف تولید را نیز کاهش می دهد.

در زمان خرید، این موارد را در نظر بگیرید:

• تطابق جریان و ولتاژ نامی رله با شبکه
• نوع حفاظت مورد نیاز پروژه
• سرعت و دقت عملکرد رله
• قابلیت تنظیم پارامترهای حفاظتی
• امکان ثبت خطاها و گزارش گیری
• پشتیبانی از پروتکل های ارتباطی در صورت نیاز
• کیفیت ساخت و خدمات پس از فروش
• قابلیت توسعه برای نیازهای آینده پروژه

توجه به این نکات باعث می شود رله انتخاب شده در طول سال ها عملکرد مطمئن و پایداری داشته باشد.



جمع بندی:خرید رله حفاظتی متناسب با پروژه

انتخاب رله حفاظتی مناسب تنها به شناخت انواع رله ها محدود نمی شود، بلکه نیازمند بررسی دقیق مشخصات شبکه، نوع تجهیزات، شرایط محیطی و اهداف حفاظتی پروژه است. رله ای که برای یک موتور صنعتی مناسب است، ممکن است برای حفاظت از ترانسفورماتور یا ژنراتور عملکرد مطلوبی نداشته باشد.

همچنین در پروژه های جدید، رله های دیجیتال به دلیل دقت بالا، قابلیت برنامه ریزی، ثبت اطلاعات و امکان ارتباط با سیستم های اتوماسیون، انتخابی مناسب تر نسبت به مدل های سنتی هستند. با این حال، مهم ترین اصل این است که رله بر اساس نیاز واقعی پروژه و با در نظر گرفتن الزامات فنی انتخاب شود.

اگر قصد خرید رله حفاظتی برای یک پروژه صنعتی یا ساختمانی را دارید، بهتر است پیش از تصمیم گیری، مشخصات فنی تجهیزات، شرایط بهره برداری و قابلیت های مورد نیاز را به دقت بررسی کنید. این کار علاوه بر افزایش ایمنی، از هزینه های ناشی از خرابی تجهیزات و توقف سیستم در آینده جلوگیری خواهد کرد.
