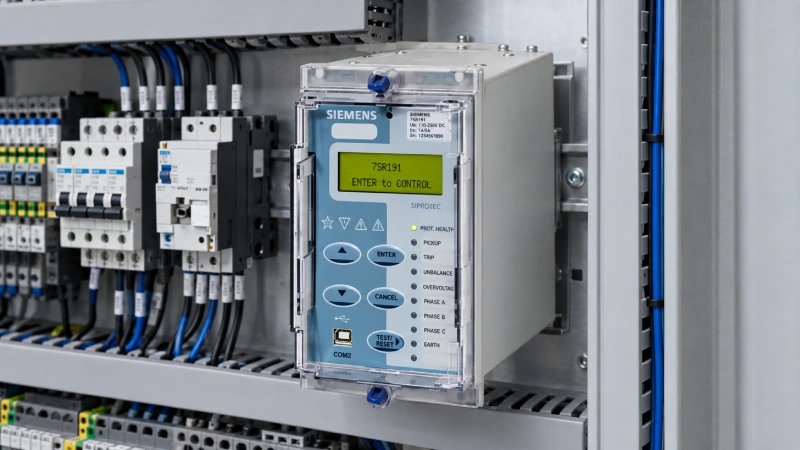

رله بانک خازن زیمنس مدل 7SR191

رله بانک خازن زیمنس مدل 7SR191 از رله های حفاظتی عددی خانواده Reyrolle است که به صورت اختصاصی برای حفاظت بانک های خازنی در سیستم های قدرت طراحی شده است. این رله با پایش شرایطی مانند عدم تعادل، خطاهای داخلی و اضافه جریان می تواند بروز وضعیت های غیرعادی در بانک خازنی را تشخیص دهد و در صورت رسیدن شرایط به محدوده تنظیم شده، فرمان هشدار یا قطع را صادر کند. هدف اصلی استفاده از 7SR191، جلوگیری از گسترش خرابی واحدهای خازنی و کاهش احتمال آسیب جدی به بانک خازن و تجهیزات مرتبط است.

بانک های خازنی در شبکه های قدرت برای اهدافی مانند اصلاح ضریب توان و پشتیبانی از شرایط بهره برداری شبکه استفاده می شوند، اما خرابی واحدهای خازنی، عدم تعادل یا خطاهای داخلی می تواند شرایط نامطلوبی ایجاد کند. رله 7SR191 با تمرکز بر حفاظت بانک خازنی، امکان تشخیص این وضعیت ها و اعمال عملکرد حفاظتی متناسب با ساختار بانک را فراهم می کند. زیمنس این محصول را به عنوان یک رله تخصصی حفاظت بانک خازنی معرفی کرده و برای آن قابلیت های ارتباطی و تنظیمات انعطاف پذیر نیز در نظر گرفته است.

رله 7SR191 چیست و چه کاربردی دارد؟

رله Reyrolle 7SR191 Capa یک رله حفاظت عددی مخصوص بانک های خازنی است. برخلاف رله هایی که برای حفاظت عمومی فیدر، موتور یا ترانسفورماتور طراحی شده اند، ساختار عملکردی این رله برای شرایط و خطاهای مرتبط با بانک های خازنی در نظر گرفته شده است.
یکی از وظایف اصلی 7SR191، تشخیص عدم تعادل در بانک خازنی است. خرابی یک یا چند واحد خازنی می تواند باعث افزایش تنش الکتریکی روی واحدهای سالم شود. اگر این وضعیت به موقع تشخیص داده نشود، احتمال خرابی واحدهای بیشتر افزایش پیدا می کند و در شرایط شدید می تواند به خرابی زنجیره ای بانک منجر شود. سیستم حفاظت بانک خازنی برای شناسایی این وضعیت و ایجاد هشدار یا قطع بانک مورد استفاده قرار می گیرد.

7SR191 همچنین می تواند برای تشخیص برخی شرایط نامطلوب دیگر مانند خطاهای داخلی، شرایط اضافه جریان و در تنظیمات مناسب، شرایطی مانند اضافه فرکانس یا از دست رفتن تغذیه نیز مورد استفاده قرار گیرد. عملکرد نهایی رله به نوع آرایش بانک، ترانسفورماتورهای جریان و ولتاژ، تنظیمات حفاظتی و کد سفارش تجهیز وابسته است.

حفاظت عدم تعادل بانک خازنی در 7SR191

یکی از مهم ترین قابلیت های 7SR191، حفاظت عدم تعادل یا Unbalance Protection است. این عملکرد برای تشخیص خرابی واحدهای خازنی در ساختار بانک استفاده می شود. در یک بانک خازنی متقارن، جریان بخش های مشابه باید شرایط قابل مقایسه ای داشته باشند. ایجاد تغییر در این وضعیت می تواند نشان دهنده خرابی یک یا چند واحد خازنی باشد. رله 7SR191 می تواند با استفاده از اندازه گیری جریان و مقایسه بخش های مختلف بانک، این عدم تعادل را تشخیص دهد. زیمنس در راهنمای کاربرد 7SR191 توضیح می دهد که این رله می تواند حفاظت عدم تعادل نول را با یک ورودی CT یا حفاظت عدم تعادل تفکیک شده فاز به فاز را با استفاده از سه ترانسفورماتور جریان پیاده سازی کند. انتخاب روش مناسب به آرایش بانک خازنی و نحوه اندازه گیری جریان بستگی دارد. اهمیت این عملکرد در آن است که خرابی یک واحد خازنی فقط به همان واحد محدود نمی شود. خرابی برخی واحدها می تواند باعث افزایش تنش روی واحدهای سالم شود. بنابراین حفاظت عدم تعادل می تواند پیش از گسترش خرابی، وضعیت غیرعادی را تشخیص دهد و بر اساس تنظیمات سیستم، هشدار یا فرمان قطع ایجاد کند.

حفاظت اضافه جریان و خطاهای بانک خازنی

بانک خازنی نیز مانند سایر تجهیزات شبکه ممکن است در معرض جریان های غیرعادی و خطاهای الکتریکی قرار گیرد. 7SR191 برای تشخیص شرایط خطا و اضافه جریان در سیستم حفاظت بانک خازنی مورد استفاده قرار می گیرد. تشخیص خطاهای داخلی اهمیت زیادی دارد، زیرا وقوع قوس یا خطای داخلی در ساختار بانک می تواند به تجهیزات آسیب وارد کند. در چنین شرایطی سیستم حفاظتی باید بتواند وضعیت خطا را شناسایی کرده و در صورت نیاز بانک را از شبکه جدا کند. رله زیمنس را به عنوان تجهیزی برای تشخیص عدم تعادل و شرایط خطا معرفی می کند و در راهنمای کاربرد نیز به نقش حفاظت بانک در تشخیص خطاهای داخلی و جلوگیری از گسترش خرابی اشاره شده است.

قابلیت تنظیم عملکردهای حفاظتی

یکی از ویژگی های مهم رله های حفاظتی عددی، امکان تنظیم عملکردهای مختلف متناسب با شرایط شبکه است. در 7SR191 نیز پارامترهای حفاظتی بر اساس نوع بانک خازنی، آرایش آن، ترانسفورماتورهای اندازه گیری و سطح عملکرد مورد نیاز تنظیم می شوند. در حفاظت عدم تعادل، برای مثال، تنظیمات باید به گونه ای انتخاب شوند که خرابی تعداد مشخصی از واحدها را پیش از ایجاد شرایط خطرناک در واحدهای سالم شناسایی کند. تنظیمات بسیار حساس نیز ممکن است باعث عملکرد ناخواسته شوند؛ به همین دلیل تعیین آستانه و زمان عملکرد باید با توجه به طراحی واقعی بانک و شرایط اندازه گیری انجام شود. زیمنس همچنین امکان تنظیم پارامترهای حفاظتی را به عنوان یکی از ویژگی های 7SR191 معرفی کرده است تا این رله بتواند برای آرایش های مختلف بانک خازنی پیکربندی شود.

ارتباطات و اتصال به سیستم های اتوماسیون

7SR191 تنها یک رله برای صدور فرمان حفاظتی نیست و بسته به کد سفارش می تواند با سیستم های کنترل و اتوماسیون نیز ارتباط برقرار کند. زیمنس برای خانواده 7SR191 قابلیت هایی مانند USB، RS485 و در برخی نسخه ها Ethernet را ارائه کرده است.پروتکل های ارتباطی نیز به نسخه و کد سفارش بستگی دارند. در برخی مدل های 7SR191، پروتکل های IEC 60870-5-103، Modbus RTU، DNP3 و IEC 61850 ارائه شده اند. بنابراین هنگام انتخاب تجهیز باید کد کامل سفارش بررسی شود و صرفا بر اساس عنوان کلی 7SR191 درباره رابط ها و پروتکل های ارتباطی تصمیم گیری نشود. پشتیبانی از ارتباطات دیجیتال باعث می شود اطلاعات رله بتواند در ساختارهای اتوماسیون پست و سیستم های مانیتورینگ مورد استفاده قرار گیرد. زیمنس نیز قابلیت یکپارچه سازی 7SR191 با سیستم های SCADA و اتوماسیون را از ویژگی های این محصول معرفی کرده است.

ورودی ها و خروجی های 7SR191

تعداد ورودی ها و خروجی های باینری و همچنین تعداد ورودی های اندازه گیری در مدل های مختلف 7SR191 می تواند متفاوت باشد. برای نمونه، یکی از کدهای سفارش این خانواده با 4 ورودی CT، 3 ورودی VT، 6 ورودی باینری و 8 خروجی باینری عرضه شده است. در مدل دیگری از خانواده، پیکربندی 4 CT، 3 ورودی باینری و 5 خروجی باینری دیده می شود. این تفاوت نشان می دهد که برای خرید یا جایگزینی رله، ذکر صرفا عنوان «7SR191» کافی نیست و باید کد کامل MLFB تجهیز بررسی شود. نوع ورودی های اندازه گیری، تعداد I/O، رابط ارتباطی و برخی امکانات به کد سفارش وابسته هستند.

مشخصات فنی رله بانک خازن 7SR191

مشخصات دقیق 7SR191 بر اساس نسخه و کد سفارش متفاوت است، اما برخی مشخصات قابل مشاهده در محصولات رسمی Siemens به صورت زیر هستند:

اطلاعات جدول باید هنگام سفارش با کد کامل محصول تطبیق داده شود، زیرا زیمنس برای 7SR191 پیکربندی های مختلفی ارائه می کند.

مزایای استفاده از رله 7SR191 زیمنس

انتخاب یک رله اختصاصی برای حفاظت بانک خازنی باعث می شود عملکرد حفاظتی متناسب با ماهیت این تجهیز انجام شود. 7SR191 با تمرکز بر عدم تعادل و خطاهای بانک خازنی، امکان تشخیص شرایط غیرعادی را فراهم می کند و می تواند بر اساس تنظیمات، برای هشدار یا قطع بانک مورد استفاده قرار گیرد. از مهم ترین مزایای این رله می توان به موارد زیر اشاره کرد:

• حفاظت اختصاصی برای بانک های خازنی
• تشخیص عدم تعادل و شرایط خطا
• قابلیت تنظیم عملکردهای حفاظتی متناسب با آرایش بانک
• امکان استفاده از ورودی های CT و VT متناسب با پیکربندی
• قابلیت ارتباط با سیستم های کنترل و اتوماسیون در نسخه های دارای رابط مربوطه
• امکان استفاده از پروتکل های ارتباطی متنوع در برخی مدل ها
• قابلیت ثبت و بررسی اطلاعات عملکردی برای عیب یابی و بهره برداری

7SR191 در چه کاربردهایی استفاده می شود؟

کاربرد اصلی 7SR191 در تابلوها و سیستم هایی است که بانک خازنی در آنها برای جبران توان راکتیو یا سایر اهداف بهره برداری شبکه مورد استفاده قرار گرفته است. در این ساختار، رله نقش حفاظت بانک را بر عهده دارد و وضعیت جریان، ولتاژ و شرایط عدم تعادل را مطابق آرایش و تنظیمات سیستم بررسی می کند. استفاده از چنین رله ای در شبکه های صنعتی و تاسیسات قدرت می تواند به کاهش ریسک آسیب دیدن بانک خازنی کمک کند. در پروژه هایی که بانک خازنی بخشی از سیستم توزیع یا تاسیسات الکتریکی است، انتخاب صحیح حفاظت باید با توجه به مشخصات بانک، سطح ولتاژ، آرایش خازن ها، CT و VT و الزامات سیستم کنترل انجام شود.

نکات مهم هنگام خرید رله 7SR191

در خرید رله بانک خازن 7SR191 نباید فقط شماره مدل را بررسی کرد. خانواده 7SR191 شامل پیکربندی های مختلف است و امکاناتی مانند تعداد ورودی و خروجی، رابط ارتباطی و نوع تجهیزات اندازه گیری می تواند در کدهای مختلف تغییر کند. پیش از سفارش بهتر است مشخصات رله موجود یا مورد نیاز با کد کامل MLFB بررسی شود. همچنین باید نوع آرایش بانک خازنی، تعداد CT و VT، ولتاژ تغذیه کمکی، پروتکل ارتباطی مورد نیاز و تعداد ورودی و خروجی های مورد نیاز مشخص باشد. این موضوع به ویژه در پروژه های جایگزینی اهمیت دارد؛ زیرا ممکن است دو تجهیز با عنوان 7SR191 از نظر ورودی ها، خروجی ها یا رابط ارتباطی کاملا یکسان نباشند.

خرید رله بانک خازن زیمنس 7SR191 از تکان انرژی

برای انتخاب رله مناسب بانک خازنی، صرفا انتخاب برند و مدل کافی نیست و باید مشخصات فنی پروژه با کد سفارش تجهیز تطبیق داده شود. تکان انرژی کوشا در زمینه تجهیزات حفاظت و اتوماسیون شبکه فعالیت می کند و می تواند در انتخاب رله مناسب برای پروژه های صنعتی و سیستم های قدرت مورد استفاده قرار گیرد. هنگام استعلام رله 7SR191 بهتر است اطلاعاتی مانند نوع بانک خازنی، مشخصات CT و VT، ولتاژ تغذیه، تعداد I/O مورد نیاز و پروتکل ارتباطی مورد نظر را در اختیار کارشناس قرار دهید. بررسی این اطلاعات کمک می کند نسخه مناسب رله با نیازهای پروژه انتخاب شود.

جمع بندی: خرید بانک خازن زیمنس مدل 7SR191

رله بانک خازن زیمنس مدل 7SR191 یک رله حفاظتی عددی از خانواده Reyrolle است که به صورت اختصاصی برای حفاظت بانک های خازنی طراحی شده است. مهم ترین کاربرد آن تشخیص عدم تعادل و شرایط خطا در بانک خازنی و ایجاد هشدار یا فرمان قطع بر اساس تنظیمات حفاظتی است. قابلیت هایی مانند حفاظت عدم تعادل، تشخیص خطا، ورودی های اندازه گیری و امکان ارتباط با سیستم های اتوماسیون، این رله را برای استفاده در ساختارهای مختلف حفاظت بانک خازنی مناسب می کند. با این حال، مشخصات فنی دقیق مانند تعداد I/O و نوع ارتباطات به کد سفارش بستگی دارد و هنگام خرید باید کد کامل MLFB بررسی شود.
برای استعلام و خرید رله بانک خازن Siemens 7SR191 می توانید مشخصات بانک خازنی و کد مورد نظر را در اختیار تکان انرژی قرار دهید تا انتخاب تجهیز بر اساس نیاز فنی پروژه انجام شود.
