REM630 IEC

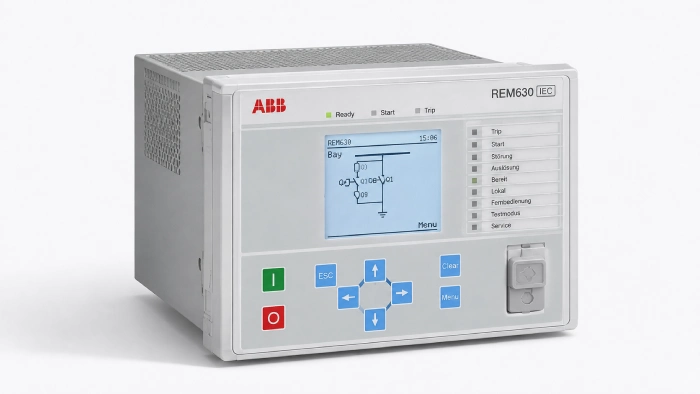

معرفی رله حفاظت و کنترل موتور REM630 IEC

رله حفاظت موتور REM630 IEC یکی از پیشرفته ترین رله های حفاظتی شرکت ABB است که برای حفاظت، کنترل، اندازه گیری و مانیتورینگ انواع موتورهای فشار متوسط و فشار ضعیف طراحی شده است. این رله با بهره گیری از قابلیت های حفاظتی گسترده و امکانات ارتباطی پیشرفته، نقش مهمی در افزایش قابلیت اطمینان شبکه های صنعتی و کاهش هزینه های تعمیر و نگهداری ایفا می کند.

در صنایع مختلف، موتورهای الکتریکی بخش مهمی از فرآیند تولید را تشکیل می دهند و هرگونه خرابی در آن ها می تواند باعث توقف خط تولید و تحمیل هزینه های سنگین شود. به همین دلیل استفاده از رله حفاظت موتور باید بتواند انواع خطاهای الکتریکی و مکانیکی را در کوتاه ترین زمان تشخیص داده و از موتور محافظت کند، اهمیت بسیار زیادی دارد.

رله حفاظت موتور REM630 IEC چیست؟

REM630 IEC عضوی از خانواده رله های Relion 630 Series شرکت ABB است که به طور اختصاصی برای حفاظت موتورهای الکتریکی توسعه یافته است. این رله علاوه بر انجام وظایف حفاظتی، قابلیت کنترل، ثبت رویدادها، اندازه گیری پارامترهای شبکه و برقراری ارتباط با سیستم های اتوماسیون پست را نیز در اختیار کاربران قرار می دهد. طراحی ماژولار، رابط کاربری مناسب و امکان پیکربندی انعطاف پذیر باعث شده است این رله برای پروژه های جدید و همچنین نوسازی تابلوهای حفاظتی قدیمی گزینه بسیار مناسبی باشد.

مشخصات محصول

• حفاظت دیفرانسیل موتور، حفاظت از اضافه بار حرارتی، نظارت بر راه اندازی موتور و حفاظت فرکانس
• ماژول RTD/mA اختیاری که برای اهداف مختلف حفاظت و نظارت در کاربردهای موتور استفاده می شود
• 8 ورودی RTD/mA و خروجی 4 میلی آمپر
• پشتیبانی از IEC 61850 Edition 1، از جمله پیام‌رسانی GOOSE برای سیم‌کشی کمتر و ارتباطات تحت نظارت
• پشتیبانی از پروتکل های ارتباطی DNP3 (TCP/IP) و IEC 60870-5-103

مهم ترین ویژگی های رله REM630 IEC

یکی از دلایل محبوبیت این رله، مجموعه کامل قابلیت هایی است که در یک تجهیز واحد ارائه می شود. مهم ترین ویژگی های REM630 IEC عبارت اند از:

• حفاظت کامل موتورهای فشار متوسط و فشار ضعیف
• حفاظت در برابر اضافه جریان، اتصال کوتاه و اتصال زمین
• حفاظت در برابر اضافه بار حرارتی موتور
• حفاظت در برابر عدم تعادل جریان و قطع فاز
• تشخیص گیرپاژ یا قفل شدن روتور
• حفاظت در برابر راه اندازی طولانی موتور
• ثبت خطاها و رویدادهای شبکه
• پشتیبانی از پروتکل های IEC 61850، Modbus و DNP3
• امکان اتصال به سیستم های SCADA و اتوماسیون صنعتی

این قابلیت ها باعث می شوند علاوه بر حفاظت، امکان پایش مداوم وضعیت موتور نیز فراهم شود و اپراتور بتواند پیش از وقوع خرابی های جدی، اقدامات لازم را انجام دهد.

عملکرد حفاظتی REM630 IEC چگونه است؟

رله REM630 IEC به صورت مداوم پارامترهایی مانند جریان، ولتاژ، دما، توان و وضعیت عملکرد موتور را پایش می کند. در صورتی که هر یک از پارامترها از محدوده مجاز خارج شوند، رله با توجه به تنظیمات انجام شده می تواند هشدار صادر کند یا فرمان قطع کلید قدرت را ارسال نماید.

کاربردهای رله REM630 IEC

به دلیل امکانات حفاظتی گسترده، این رله در طیف وسیعی از صنایع مورد استفاده قرار می گیرد. مهم ترین کاربردهای آن عبارت اند از:

توابع حفاظتی رله REM630 IEC

یکی از مهم ترین دلایل استفاده از رله REM630 IEC، برخورداری از مجموعه کاملی از توابع حفاظتی برای موتورهای الکتریکی است. این رله به گونه ای طراحی شده که بتواند انواع خطاهای الکتریکی و شرایط غیرعادی عملکرد موتور را در کوتاه ترین زمان تشخیص دهد و از آسیب دیدن تجهیزات جلوگیری کند.

از مهم ترین توابع حفاظتی این رله می توان به حفاظت اضافه جریان، اتصال زمین، اضافه بار حرارتی، عدم تعادل جریان، قطع فاز، کاهش بار، افزایش یا کاهش ولتاژ، افزایش یا کاهش فرکانس، گیرپاژ روتور و راه اندازی طولانی موتور اشاره کرد. این قابلیت ها باعث می شوند موتور در شرایط مختلف کاری، ایمنی و پایداری بیشتری داشته باشد و احتمال خرابی های پرهزینه به حداقل برسد.

علاوه بر این، مدل حرارتی پیشرفته رله به صورت پیوسته وضعیت دمای موتور را محاسبه می کند و پیش از رسیدن به شرایط بحرانی، هشدارهای لازم را در اختیار اپراتور قرار می دهد.

امکانات ارتباطی و یکپارچگی با سیستم های اتوماسیون

در بسیاری از پروژه های صنعتی، تنها حفاظت موتور کافی نیست و تجهیزات باید بتوانند با سیستم های مانیتورینگ و اتوماسیون نیز ارتباط برقرار کنند. رله REM630 IEC با پشتیبانی از پروتکل های ارتباطی استاندارد، این امکان را فراهم کرده است.

این رله از استاندارد IEC 61850 پشتیبانی می کند و قابلیت تبادل اطلاعات با تجهیزات مختلف در پست های برق را دارد. همچنین پروتکل های Modbus و DNP3 نیز برای ارتباط با سیستم های SCADA و مراکز کنترل در دسترس هستند.

وجود این قابلیت ها باعث می شود اطلاعات مربوط به وضعیت موتور، آلارم ها، خطاها و اندازه گیری های لحظه ای به صورت آنلاین در اختیار اپراتورها قرار گیرد و فرآیند عیب یابی و نگهداری با سرعت بیشتری انجام شود.

نرم افزارهای مورد استفاده برای تنظیم و پیکربندی

یکی دیگر از نقاط قوت رله REM630 IEC، امکان تنظیم و پیکربندی آسان آن از طریق نرم افزارهای تخصصی ABB است. کاربران می توانند تمامی پارامترهای حفاظتی، تنظیمات ارتباطی، منطق عملکرد و گزارش های ثبت شده را از طریق نرم افزارهای اختصاصی مدیریت کنند.
رابط کاربری گرافیکی این نرم افزارها، فرآیند راه اندازی رله را ساده تر کرده و امکان مشاهده وضعیت عملکرد تجهیزات، ثبت رویدادها و بررسی خطاهای گذشته را فراهم می کند. این موضوع علاوه بر کاهش زمان راه اندازی، احتمال بروز خطا در تنظیمات را نیز کاهش می دهد.

مزایای استفاده از رله REM630 IEC

استفاده از این رله تنها به حفاظت موتور محدود نمی شود، بلکه مزایای متعددی برای بهره برداران و واحدهای نگهداری و تعمیرات به همراه دارد.
مهم ترین مزایای REM630 IEC عبارت اند از:

• قابلیت تنظیم آزادانه برای برآوردن نیازهای خاص برنامه
• عملکرد گسترده و سخت افزار مقیاس پذیر برای سخت ترین برنامه ها
• راه حل همه کاره با ادغام حفاظت، کنترل، نظارت و نظارت در یک رله
• HMI بزرگ یکپارچه یا جدا شده با دکمه های فشاری قابل تنظیم توسط کاربر، که استفاده از آن را آسان می کند
• خدمات گسترده چرخه عمر

این ویژگی ها باعث شده اند REM630 IEC در بسیاری از پروژه های صنعتی به عنوان یکی از گزینه های اصلی برای حفاظت موتور انتخاب شود.

چرا REM630 IEC انتخاب مناسبی برای صنایع است؟

در بسیاری از صنایع، خرابی یک موتور می تواند باعث توقف کامل فرآیند تولید شود و خسارت های قابل توجهی به همراه داشته باشد. به همین دلیل انتخاب یک رله حفاظتی مطمئن، سرمایه گذاری برای افزایش پایداری سیستم و کاهش هزینه های بهره برداری محسوب می شود.
رله REM630 IEC با ترکیب قابلیت های حفاظتی پیشرفته، امکانات اندازه گیری دقیق، ثبت رویدادها و ارتباط با سیستم های کنترل، علاوه بر محافظت از موتور، اطلاعات ارزشمندی برای مدیریت وضعیت تجهیزات در اختیار کاربران قرار می دهد. این ویژگی ها موجب افزایش بهره وری، کاهش زمان توقف تجهیزات و بهبود برنامه های تعمیرات پیشگیرانه می شوند.

هنگام خرید رله REM630 IEC به چه نکاتی توجه کنیم؟

انتخاب یک رله حفاظتی مناسب تنها به مشخصات فنی آن محدود نمی شود. پیش از خرید REM630 IEC باید نیازهای حفاظتی پروژه، نوع موتور، سطح ولتاژ، ظرفیت تجهیزات و معماری سیستم اتوماسیون به دقت بررسی شود تا رله انتخاب شده بتواند تمامی الزامات پروژه را پوشش دهد.

همچنین بررسی قابلیت های ارتباطی، تعداد ورودی و خروجی ها، امکان توسعه ماژول ها، نرم افزارهای پشتیبانی شده و سازگاری با سیستم های SCADA از دیگر مواردی است که در انتخاب این رله اهمیت دارد. انتخاب صحیح علاوه بر افزایش ایمنی تجهیزات، هزینه های نگهداری و تعمیرات را نیز در بلندمدت کاهش می دهد.

اگر در انتخاب مدل مناسب یا تنظیمات حفاظتی نیاز به مشاوره تخصصی دارید، کارشناسان تکان انرژی کوشا می توانند با توجه به شرایط پروژه، مناسب ترین راهکار را پیشنهاد دهند.

تفاوت REM630 IEC با رله های حفاظتی قدیمی

با پیشرفت فناوری، رله های دیجیتال جایگزین رله های الکترومکانیکی و نسل های قدیمی شده اند. REM630 IEC علاوه بر انجام وظایف حفاظتی، امکاناتی را در اختیار کاربران قرار می دهد که در بسیاری از رله های قدیمی وجود نداشت.
ثبت دقیق خطاها، ذخیره رویدادها، اندازه گیری لحظه ای پارامترهای شبکه، قابلیت برنامه ریزی، پشتیبانی از پروتکل های ارتباطی استاندارد و امکان مانیتورینگ از راه دور، تنها بخشی از مزایای این رله نسبت به تجهیزات نسل قبل هستند. این قابلیت ها موجب می شوند فرآیند بهره برداری، عیب یابی و نگهداری تجهیزات با دقت و سرعت بیشتری انجام شود.

چرا REM630 IEC برای حفاظت موتور انتخاب مناسبی است؟

در واحدهای صنعتی، موتورهای الکتریکی سرمایه های ارزشمندی محسوب می شوند و خرابی آن ها می تواند باعث توقف خطوط تولید و افزایش هزینه های تعمیرات شود. استفاده از یک رله حفاظتی هوشمند مانند REM630 IEC، علاوه بر حفاظت کامل موتور، امکان پایش مداوم وضعیت تجهیزات را نیز فراهم می کند.

این رله با تحلیل اطلاعات دریافتی از شبکه، وقوع بسیاری از خطاها را پیش از تبدیل شدن به خرابی های جدی تشخیص می دهد و به اپراتور اجازه می دهد اقدامات لازم را در زمان مناسب انجام دهد. همین موضوع باعث افزایش قابلیت اطمینان شبکه، کاهش توقف های ناخواسته و افزایش عمر مفید تجهیزات خواهد شد.

جمع بندی: خرید رله REM630 IEC

رله حفاظت موتور ABB REM630 IEC یکی از کامل ترین تجهیزات حفاظتی برای موتورهای الکتریکی در صنایع مختلف محسوب می شود. برخورداری از توابع حفاظتی پیشرفته، امکانات اندازه گیری دقیق، قابلیت ثبت رویدادها، پشتیبانی از پروتکل های ارتباطی استاندارد و سازگاری با سیستم های اتوماسیون صنعتی، این رله را به انتخابی مطمئن برای پروژه های جدید و همچنین نوسازی سیستم های حفاظتی تبدیل کرده است.

اگر قصد خرید، مشاوره فنی یا دریافت اطلاعات تخصصی درباره مدل REM630 IEC رله ABB را دارید، کارشناسان تکان انرژی کوشا آماده هستند تا با ارائه مشاوره تخصصی، شما را در انتخاب مناسب ترین راهکار برای پروژه های صنعتی همراهی کنند.
